有线触屏式讨论型会议系统 HC-CTD600M
产品描述

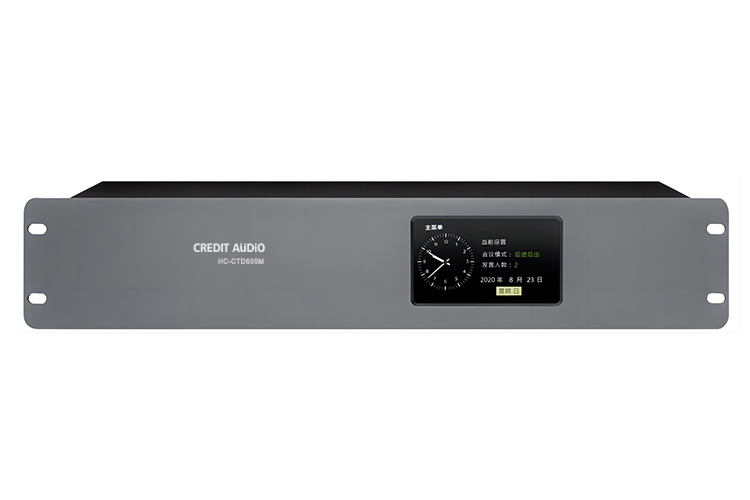

HC-CTD600M

有线触屏式讨论型会议系统主机


有线触屏式讨论型会议系统主机特点:

1.系统主机即插即用、不用分配IP地址。

2.采用4.3寸触摸屏技术:图形化界面设计,所有的功能项及设置触控更快选择,设计美观时尚;

触摸屏操控方式让人机交互人性化。

3.可在主机显示屏直观查看话筒实时发言状态  后台实时监控更方便。

4.系统具有会议发言时间可以控制在0-99秒之间设定,设定好时间话筒会有预先设定的时间内强制停发言,满足多种需要。

5.发言模式具有:先进先出模式;后进先出模式;全开模式;数量限制模式;主席专用模式

6.具有发言定时和定时发言结束,倒计时功能时间可以控制在0-99秒之间设定,设定好时间.

话筒会有预先设定的时间内强制停发言,

7.主席数量最多可达12个主席单元,发言人数可1-12任意设置

8.系统主机有四路连接八芯连接端口和RJ45连接端口,满足各种工程连接

9.内设交流及直流通道双保险装置,过流时自动断电保护

10.系统主机可连接254个单元,分四路连接,扩展可容纳500个单元

11.具有会议录音接口、和多路音频输入,输出口。

12具有主席优先提示声选择功能,开启时主席按优先键 会有提示音发出来。

13.外观设计2U标准机箱,可安装在19英寸标准机柜。


有线触屏式讨论型会议系统主机技术参数

主机供电   AC110V-220V/50Hz

频率响应   20Hz-20kHz

信噪比   >96dBA

总谐波失真   <0.05%

录音接口  USB接口/SD卡接口 显示屏显示录音播放MP3

话筒单元接口   圆头DIN-8插座接口x4

级联接口  /

音频输入 RCA(莲花插座)x2

音频输出 RCA(莲花插座)x2  6.3mm插座x1

XLR卡侬插座x1

外部尺寸(L×W×H) 483×323×90mm

颜色 黑色拉丝/灰色喷砂

安装方式 19英寸标准机柜

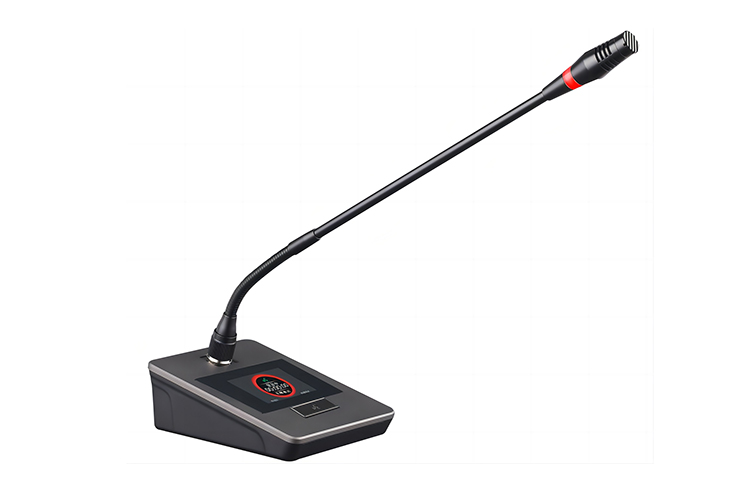

彩屏显示式主席单元CTD600D/代表单元CTD600C


彩屏显示式主席单元CTD600D/代表单元CTD600C特点:

1.外观经典款式、符合党政机关审美,沉稳庄重,美观大方。

2.话筒带ON/0FF动态LCD显示屏,显示单元发言、关闭状态;带有红色灯环显示话筒工作状态。

3.单元为无源设备,由系统主机供电。输入电压为24V,属安全范围

4.话筒之间采用8芯T型线链接,线材采用全线铝箔+水线屏蔽,大大降低强电磁波对线材的干扰,单元带单口RJ45接口,支持6类、7类网线连接。

5.超指向电容话筒,实现高品质声音拾取

6.采用防干扰电路设计,可防止手机等电子产品的干扰。

7.支持5个主席单元,连接时不受位置限制可任意安装,具有全权控制会议秩序的优先功能,可控制会议气氛。

8."手拉手"电缆串联连接模式,便于安装和维护



彩屏显示式主席单元CTD600D/代表单元CTD600C技术参数

1.工作电压 DC24V(由主机供给)

2.输入、输出 8P插座x1+RJ45x1

3.输入 心形指向性驻极体

4.灵敏度 -46 dBV/Pa

5.频率响应 20Hz~20KHz

6.输入阻抗 2 kΩ

方向性0°/180° > 20 dB (1 kHz)

7.等效噪声 20 dBA (SPL)

8.话筒最大声压级 125 dB (THD<3%)

9.信噪比 >80dB

10.通道串音 >80dB

11.总谐波失真 <0.05%

12.内置扬声器 8Ω 2W(选配)

13.耳机负载 >10 Ω

14.耳机音量 10 mW

15.耳机接口 3.5mm耳机插座×2(选配)

16.外部尺寸(不含话筒杆) 18*12*4.5cm

17.重量 1.0kg

18.颜色 黑

19.安装方式 桌面式

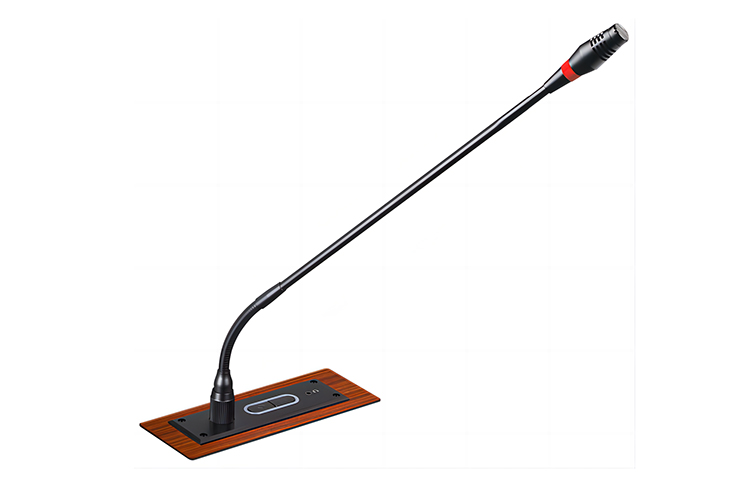

嵌入式主席单元CTD600PLD/代表单元CTD600PLC


嵌入式主席单元CTD600PLD/代表单元CTD600PLC特点:

  1. 符合IEC60914、GBT15381-94标准

  2. 嵌入式设计,带发言光圈,精致大方

  3. 高保真电容咪芯,拾音灵敏、语音清晰,带宽达到20Hz~20KHz

  4. 采用防干扰电路设计,可防止手机等电子产品的干扰。

  5. 话筒头部带发言灯圈,可显示单元发言、关闭状态

  6. 单元为无源设备,由系统主机供电。输入电压为24V,属安全范围

  7. 单元8芯线连线,"手拉手"电缆串联连接模式,方便布线连接,

  8. 带声频启动功能,发言时话筒单元电源自动打开。

  9. 支持多个主席单元,连接时不受位置限制可任意安装,具有全权控制会议秩序的优先功能,可控制会议气氛。



嵌入式主席单元CTD600PLD/代表单元CTD600PLC参数:

工作电压DC24V(主机供电)

单元接口8芯线

麦克风类型心型指向性驻极体

麦克风输入阻抗1KΩ

显示屏/

安装方式桌面嵌入式

串扰衰减>80dB

失真<0.1%

等效噪声20 dBA (SPL)

频率响应20Hz -20KHz

话筒最大声压级125dB(THD>3%)

通道串音>80dB

总谐波失真<0.05%

信噪比>80dB(A)

温度范围-40 - +70℃

灵敏度-46 dBV/Pa

动态范围>80dB

耳机传输8-32Ω,3.5mm微型插座
