有线触屏视像跟踪讨论带会议录音视频矩阵会议系统 HC-CST700RM
产品描述

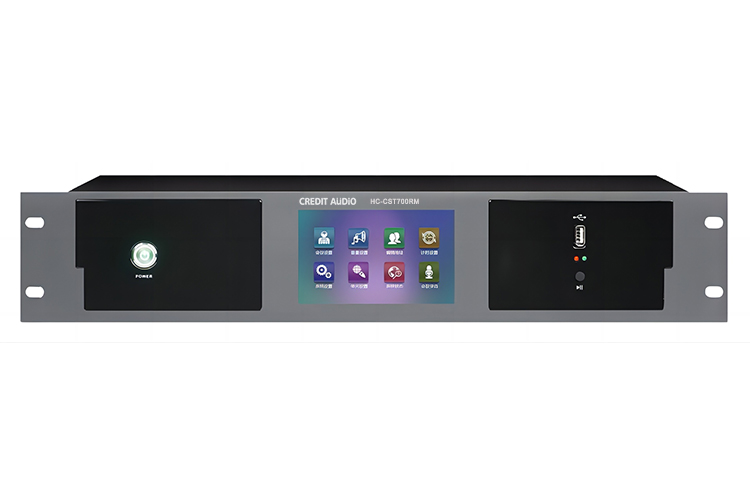

HC-CST700RM

有线触屏视像跟踪讨论带会议录音视频矩阵会议系统主机

会议系统主机特点:

1.采用数字技术为核心 ,内置高性能CPU,支持讨论和视像跟踪功能

2.采用数模实现声音信号传输,高保真,信噪比高,无声音延时。使用新型防啸叫单指向高灵敏度电容咪芯,使会议声音清晰自然

3.自带4.3寸TFT触摸屏、可选择英文、简体、繁体显示中文界面操作简便,提 高调试效率。

4.USB/SD卡MP3录音和回放功能以及图形显示屏,蓝牙播放、高保真WAV和MP3输出。不录音时可以作为MP3背景音乐输入,

5.四路话筒连接,每路支持30个单元,可接120个单元,主席数量不受限制,支持8芯和RJ45网线连接

6.八路RJ45连接,每路支持20个单元,可接120个单元,主席数量不受限制

7.会议模式 具备先进先出、后进先出、数量限制、主席优先,限时发言、自由讨论6种会议模式。

8.发言人数可设置为1-12个,主席不受数量限制,自由讨论模式不受 限制可全部打开。

9.音频信号采用32bit高速浮点DSP进行处理, 带宽20Hz~20KHz清晰音质

10.内置DSP数字音频模块,具备自适应反馈抑制、数字均衡器、自动增益功能,消除干扰、失真、串音等现象。

11.支持发言计时功能,显示屏可动态显示时间,

12.具备自动检测功能,具有主席单元、代表单元数量检测、音频检测、按键检测 及清单显示功能。

13.采用ID寻址方式,可自定义单元编号,保证唯 一ID编号,能有效避免ID重复冲突。

14.具备线路带电"热插拔"功能,支持自动修复 与快速定位系统故障,并不影响其它设备的运 行。

15.内置最多可连接8个高清云台摄像机,摄像跟踪功能:支持PELCO-D、PELCO-P、 SONY等协议,具备调 节、保存、调用预置位。

16.支持扩展外置视频切换矩阵

16.内置4进4出无缝HDMI矩阵切换器(选配)

17.具备RS-232、RS-422与RS-485三种控制接口与控制方 式,摄像机之间可串联或并联连接。

18.支持扩展Dante协议音频输出,可与其它Dante 音频设备进行语音通讯(选配)。

19.具备在线设置与修改单元身份,主席单元、 代表单元身份可根据需求重新分配 与设置。

20.支持恢复出厂值 功能 具有恢复出厂值功能,支持一键复位至出厂状 态,防止调乱参数。


主机参数:

主机供电 AC110V-220V/50Hz

频率响应 20Hz-20kHz

信噪比 >96dBA

总谐波失真 <0.05%

录音接口 USB接口/SD卡接口(选配)

话筒单元接口 圆头DIN-8插座接口x4

话筒单元接口 RJ45接口x10

级联接口/

中控连接口 232串口x1

视频切换通讯接口 232串口x1

摄像头控制连接口 S端子  5P接线端子

电脑接口 USB接口x1  网络路由接口 RJ45x1(选配)

视频切换接口 HDMI  4x4(选配)

音频输入 RCA(莲花插座)x2

音频输出 RCA(莲花插座)x2

XLR卡侬插座x1

外部尺寸(L×W×H) 483×323×90mm

颜色 黑色/灰色喷砂

安装方式 19英寸标准机柜

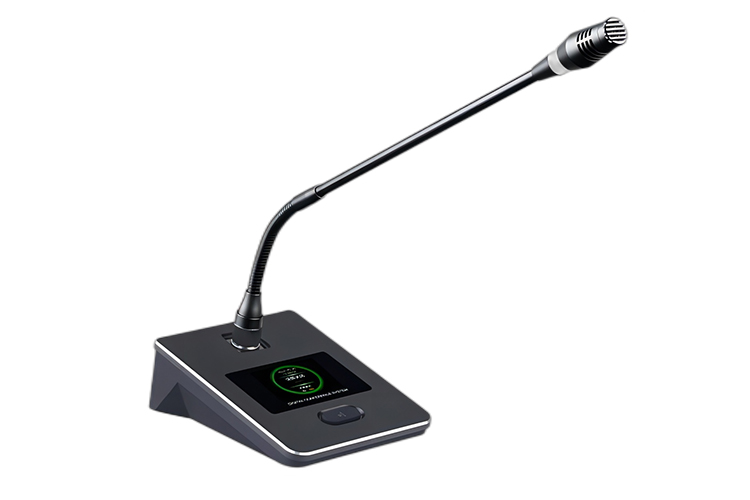

彩屏显示式主席单元CST700D/代表单元CST700C


彩屏显示式主席单元CST700D/代表单元CST700C特点:

1.话筒双备份设计,手拉手有故障能快速切换48V拾音(选配)

2.外观设计庄重,符合现代审美标准

3.内置14MM纯金振膜音头,强指向性麦克风拾音技术,有效拾音距离可达80cm,拾音灵敏、语音清晰,带宽达到20Hz~20KHz

4.采用防干扰电路设计,可防止手机等电子产品的干扰。

5.话筒头部带发言灯圈,可显示单元发言、关闭状态

6.带深色弧形镜面,不通电时可隐蔽显示屏

7.具有2.4寸TFT彩色显示器,显示内容清晰,可选择英文显示,繁体显示中文界面操作简便,提 高调试效率

8.单元为无源设备,由系统主机供电,输入电压为24V

9.单元T型8芯连线,线材采用全线铝箔、水线屏蔽,大大减少强电磁波对线材的干扰

10.支持多个主席单元,连接时不受位置限制可任意安装,具有全权控制会议秩序的优先功能,可控制会议气氛

11.系统集讨论,视像于一体


单元参数:

1.工作电压 DC24V(由主机供给)

2.输入、输出 8P-DIN T型线

3.咪芯输入 心形指向性驻极体

4.灵敏度 -37 dBV/Pa

5.频率响应 20Hz~20KHz

6.输入阻抗 2 kΩ

7.等效噪声  20 dBA (SPL)

8.话筒最大声压级 125 dB (THD<3%)

9.信噪比 >80dB

10.通道串音 >80dB

11.总谐波失真 <0.05%

12.安装方式 桌面式

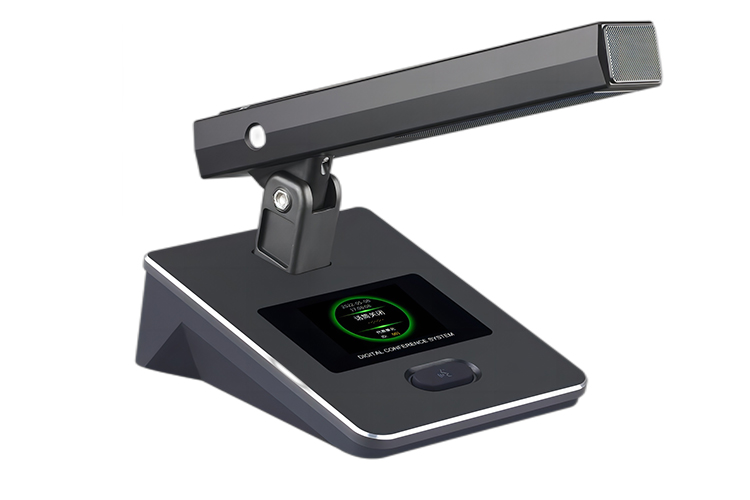

彩屏显示式方杆主席单元CST700SD/代表单元CST700SC

彩屏显示式方杆主席单元CST700SD/代表单元CST700SC特点:

1.话筒双备份设计,手拉手有故障能快速切换48V拾音(选配)

2外观设计庄重,符合现代审美标准

3.内置14MM纯金振膜音头,强指向性麦克风拾音技术,有效拾音距离可达80cm,拾音灵敏、语音清晰,带宽达到20Hz~20KHz

4.采用防干扰电路设计,可防止手机等电子产品的干扰。

5.话筒头部带发言灯圈,可显示单元发言、关闭状态

6.带深色弧形镜面,不通电时可隐蔽显示屏

7.具有2.4寸TFT彩色显示器,显示内容清晰,可选择英文显示,繁体显示中文界面操作简便,提 高调试效率

8.单元为无源设备,由系统主机供电,输入电压为24V

9.单元T型8芯连线,线材采用全线铝箔、水线屏蔽,减少强电磁波对线材的干扰

10.支持多个主席单元,连接时不受位置限制可任意安装,具有全权控制会议秩序的优先功能,可控制会议气氛

11.系统集讨论,视像于一体


彩屏显示式方杆主席单元CST700SD/代表单元CST700SC参数:

1.工作电压 DC24V(由主机供给)

2.输入、输出 8P-DIN T型线

3.咪芯输入 心形指向性驻极体

4.灵敏度 -37 dBV/Pa

5.频率响应 20Hz~20KHz

6.输入阻抗 2 kΩ

7.等效噪声  20 dBA (SPL)

8.话筒最大声压级 125 dB (THD<3%)

9.信噪比 >80dB

10.通道串音 >80dB

11.总谐波失真 <0.05%

1.2安装方式 桌面式
