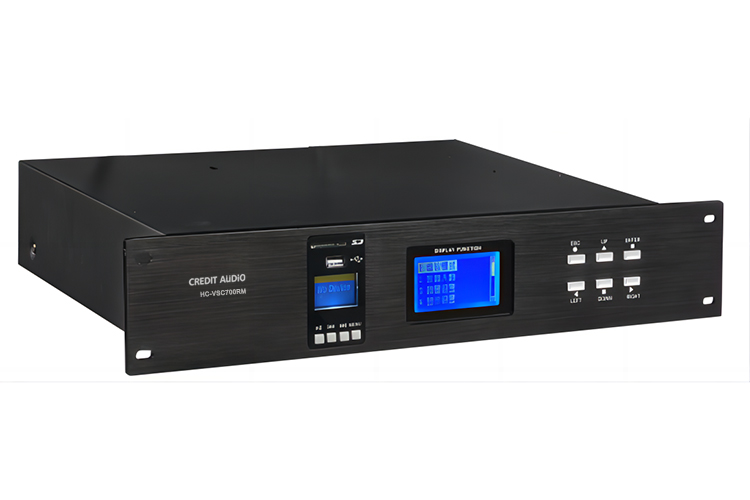

HC-VSC700RM
有线表决投票视像跟踪讨论带会议录音TCP IP控制会议系统主机
主机特点：
采用数字技术为核心 ，内置高性能CPU，支持讨论、视像跟踪、签到、投票表决功能
音频信号采用32bit高速浮点DSP进行处理， 带宽20Hz~20KHz清晰音质
高性能开关电源供电，长距离传输对音质不会有其他影响
抗干扰电路设计，杜绝一切手机信号的干扰
自带2.8寸128*64LCD液晶屏，独立按键操作
USB/SD卡MP3录音和回放功能以及图形显示屏，蓝牙播放、高保真WAV和MP3输出。不录音时可以作为MP3背景音乐输入
带四路8芯话筒连接口，每路支持30个单元，可接120个单元；带4路RJ45网络接口，每路支持20个单元，可接80个单元，支持12个主席单元
支持级联，方便多套系统同时使用，共同管理
具有S端子和5P接线端子接口，连接标清或高清摄像头，支持SONY VISCA、EVI HD、PELCO P/D、BRC300通讯协议
内置6进4出（RCA接口）视频器，最多可连接6个标清摄像头
具有视频切换RS-232通讯接口，可连接高清视频切换器
具有报警信号输入接口，当公共广播报警系统启动时，可自动暂停会议，并向与会单元发送报警信息
具有中控代码RS-232接口，可连接中控系统
多路音频输入输出接口，可连接扩声或录音设备，具有音质补正输入接口RETUNE（非平衡输入），音质补正输出接口SEND（非平衡输出）,可以连接到外部音频处理器上，进一步改善音质。也可连接无线接收装置可以使用无线话筒。
主机和电脑可以通过TCP/IP网络或者USB本地方式进行连接通讯，使用PC软件对系统进行设置。亦可不需电脑直接在主机上对系统进行设置
具有多种会议模式：FIFO（先进先出模式）、LIFO（后进先出模式）、FREE（全开放模式）、C-ONLY（主席模式）
可设置发言数量、自动关闭、限时关闭、声控发言等功能
可安装于19英寸标准机柜上，易于存放和保管
主机参数：
主机供电 AC110V-220V/50Hz
频率响应 20Hz-20kHz
信噪比 ＞96dBA
总谐波失真 ＜0.05%
录音接口 USB接口/SD卡接口 录音播放显示屏
话筒单元接口 圆头DIN-8插座接口x4 RJ45插座x4
级联接口 圆头DIN-8插座接口x2 RJ45插座x2
中控连接口 232串口x1
视频切换通讯接口 232串口x1
摄像头控制连接口 S端子 5P接线端子
电脑接口 USB接口x1
网络路由接口 RJ45x1
视频切换接口 RCA (莲花插座) 6x2
音频输入 RCA（莲花插座）x2 6.3mm插座x1（报警音频）
音频输出 RCA（莲花插座）x2 6.3mm插座x1 3P凤凰插x1
XLR卡侬插座x1
外部尺寸（L×W×H） 483×323×90mm
颜色 黑色拉丝/灰色喷砂
安装方式 19英寸标准机柜

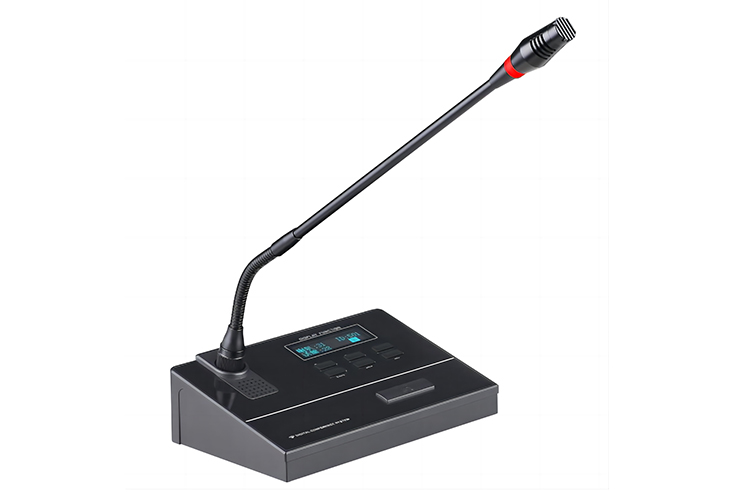

主席单元VSC700D/代表单元VSC700C
主席单元VSC700D/代表单元VSC700C特点：
金属压铸底座，外观设计庄重，符合现代审美标准
高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz
采用防干扰电路设计，可防止手机等电子产品的干扰。
话筒头部带发言灯圈，可显示单元发言、关闭状态
话筒带耳机接口（选配），带喇叭（选配），带2.23寸高亮度全视角OLED显示屏,显示内容清晰
单元为无源设备，由系统主机供电。输入电压为24V
话筒之间采用8芯T型线链接，线材采用全线铝箔＋水线屏蔽，减少强电磁波对线材的干扰，单元带单口RJ45接口，支持6类、7类网线连接
话筒带有5键表决按键，带有签到按键；带消咳（话筒静音）按键；；
带声频启动功能，发言时话筒单元电源自动打开。
支持12个主席单元，连接时不受位置限制可任意安装，具有全权控制会议秩序的优先功能，可控制会议气氛。
""T型手拉手""电缆串联连接模式，便于安装和维护
主席单元VSC700D/代表单元VSC700C参数：
工作电压 DC24V(由主机供给)
输入、输出 8P-DIN 插座/RJ45网口插座
咪芯输入 心形指向性驻极体
灵敏度 -46 dBV/Pa
频率响应 20Hz~20KHz
输入阻抗 2 kΩ
方向性0°/180° > 20 dB (1 kHz)
等效噪声 20 dBA (SPL)
话筒最大声压级 125 dB (THD<3%)
信噪比 ＞80dB
通道串音 ＞80dB
总谐波失真 ＜0.05%
显示屏 128x32 PMOLED 蓝色
内置扬声器 8Ω 2W（选配）
耳机负载 >10 Ω
耳机音量 10 mW
耳机接口 3.5mm耳机插座×1（选配）
外部尺寸(不含话筒杆)
重量
颜色 黑
安装方式 桌面式

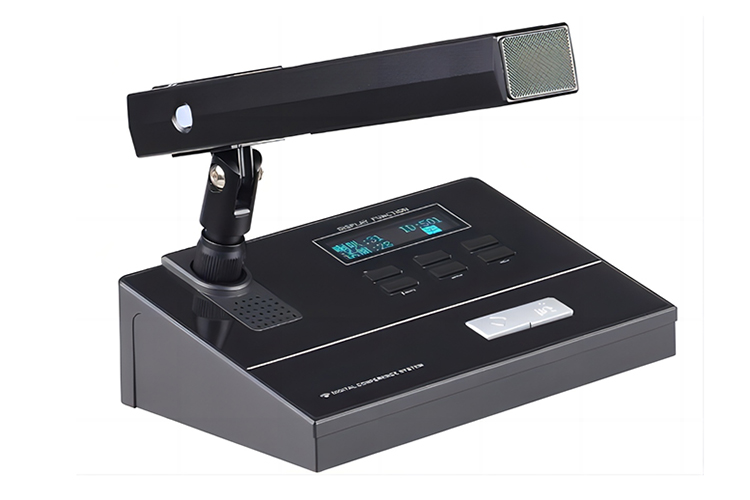

主席单元VSC700SD/代表单元VSC700SC
主席单元VSC700SD/代表单元VSC700SC特点：
金属压铸底座，外观设计庄重，符合现代审美标准
高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz
采用防干扰电路设计，可防止手机等电子产品的干扰。
话筒头部带发言灯圈，可显示单元发言、关闭状态
话筒带耳机接口（选配），带喇叭（选配），带2.23寸高亮度全视角OLED显示屏,显示内容清晰
单元为无源设备，由系统主机供电。输入电压为24V
话筒之间采用8芯T型线链接，线材采用全线铝箔＋水线屏蔽，减少强电磁波对线材的干扰，单元带单口RJ45接口，支持6类、7类网线连接
话筒带有5键表决按键，带有签到按键；带消咳（话筒静音）按键；；
带声频启动功能，发言时话筒单元电源自动打开。
支持12个主席单元，连接时不受位置限制可任意安装，具有全权控制会议秩序的优先功能，可控制会议气氛。
""T型手拉手""电缆串联连接模式，便于安装和维护
主席单元VSC700SD/代表单元VSC700SC参数：
工作电压 DC24V(由主机供给)
输入、输出 8P-DIN 插座/RJ45网口插座
咪芯输入 心形指向性驻极体
灵敏度 -46 dBV/Pa
频率响应 20Hz~20KHz
输入阻抗 2 kΩ
方向性0°/180° > 20 dB (1 kHz)
等效噪声 20 dBA (SPL)
话筒最大声压级 125 dB (THD<3%)
信噪比 ＞80dB
通道串音 ＞80dB
总谐波失真 ＜0.05%
显示屏 128x32 PMOLED 蓝色
内置扬声器 8Ω 2W（选配）
耳机负载 >10 Ω
耳机音量 10 mW
耳机接口 3.5mm耳机插座×1（选配）
外部尺寸(不含话筒杆)
重量
颜色 黑
安装方式 桌面式
